一、設計方案簡介

根據貴公司產品特點，設計一款性價比高的焊接設備，本方案所設計的TO46/TO56封帽儲能點焊機，密封性好，本機焊接電源部分采用電容儲能放電焊接，主要適用于TO46/TO56,晶體管激光二極管等大功率器件的封裝焊接。傳動部分采用氣動加壓，能保證足夠的焊接壓力，通過四柱滾珠模架的精確導向確保上下電極的平整度。焊接操作輕松，可靠。在電子元件行業得到廣泛應用。該封帽機具有調整儲能電壓，充放電，氣動加壓，氣動卸載等功能。該機采用進口可控制硅作充放電控制，動作穩定可靠、保護功能完善、工藝參數調整方便，操作安全可靠，配套真空手套及充氮保護的優點，廣泛應用于封焊石晶體諧振器、單片晶體濾波器、鐘控振蕩器，激光二極管和溫度補償晶體振蕩器、晶體管光電元件及小型熱保護器，是晶體管生產企業工藝改良的首先設備。

工作流程：

人工將工件放置在左側的傳遞箱內，然后關閉左側腔門，然后啟動真空泵閥門真空抽空；再從中間的主箱內的氮?dú)庀鋬?nèi)打開左側箱體左內腔門，把工件放進主箱內，在氮?dú)獾谋Ｗo(hù)下進行焊接封帽； 所有的焊接完成后再打開主體箱內的右側腔門，將焊接封帽好的TO46放進最右側的加熱箱進行加熱，最后從右側的加熱箱取出完成的產品。

1.機身：底部支撐結構采用工業鈑金制作，表面經過氧化噴涂烤漆，外觀非常漂亮，且耐臟；臺面上箱子采用304不銹鋼焊接做成的密封箱結構，使用壽命長等優點，結構、強度足夠穩定;為其他動作機構提供足夠的受力支撐點及工作平臺 。

2.加壓機構：設計采用氣缸作為加壓源，由優質進口電磁閥控制。

3.焊接電源：根據產品焊接要求，設計選用的是電容儲能式點焊機作為電源，確保整機焊接電流輸出穩定、強勁，保證產品焊接的可靠性。

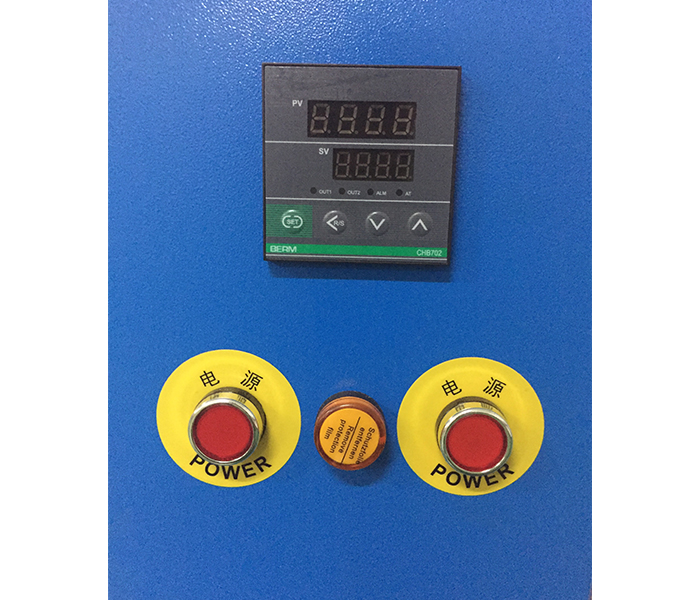

4.操作控制系統 ：采用PLC控制電路，7寸的液晶觸摸屏，操作簡單、直觀。

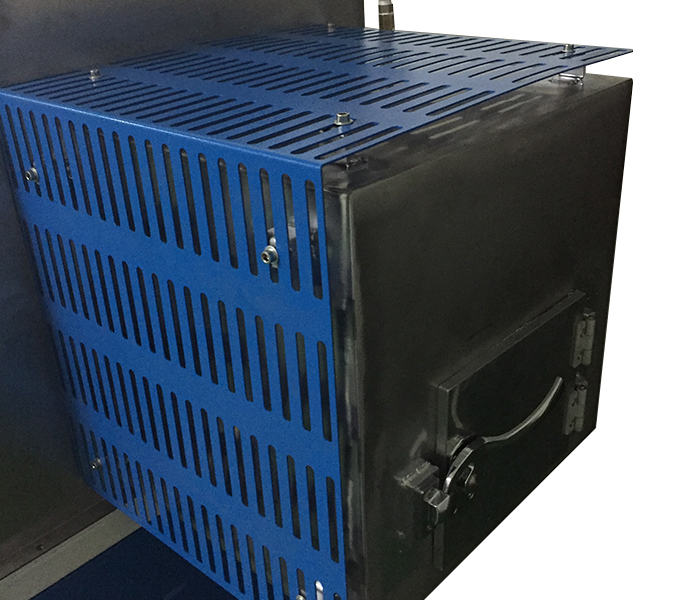

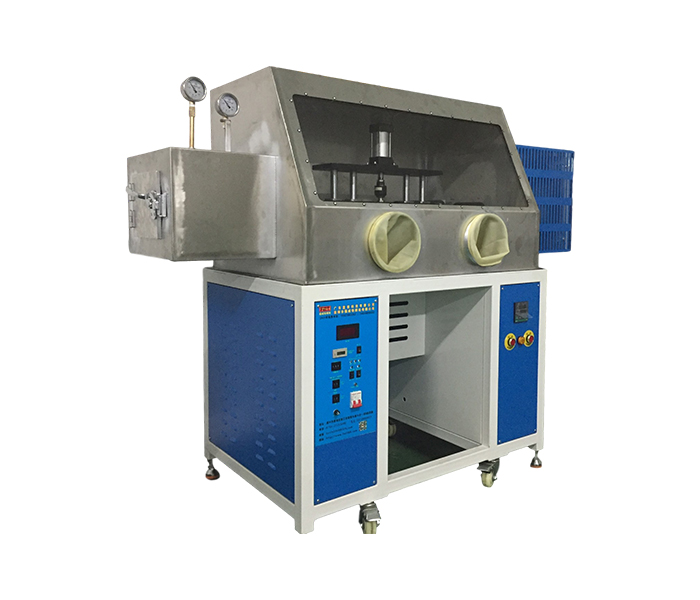

5.送料機構 ：設計采用三個密封箱連接在一起的整體，左側小箱是傳遞門箱（焊接工件就是先從傳遞門箱放工件進去，然后就會打開真空泵閥門抽掉里面的空氣），中間是一個比較大的焊接密封箱，里面充滿氮?dú)猓ぜ驮诶锩嬗械獨獗Ｗo(hù)下焊接（焊接腔內的工件是由傳遞倉抽空后傳送過來的），焊接完成所有工件后再傳遞到右側的加熱腔倉的箱內進行加熱，最后取出焊接好的工件。

6.操制系統：PLC處理器傳輸各種數值，操作簡單、 方便調整焊接位置、速度。

7.主要特點：

(1）四軸導柱導套機頭，精度高；

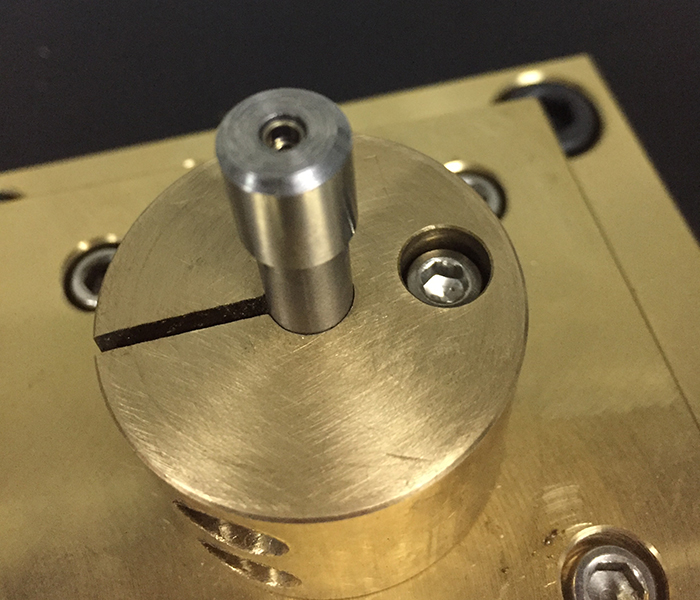

(2）下電極平臺X-Y可調；

(3）帶露點儀，帶電壓檢測；

(4）帶加熱、抽真空；

(5）全304不銹鋼密封腔體

二、設備參數：

三、設備用料：

四、設備制造標準

1.設備結構設計合理，著力平衡，表面無銳邊尖角，旋轉部件有防護罩，使用耐涂料烤漆，顏色以本公司標準，(顏色可按要求定制)。

2.設備有防觸電保護功能，電線無裸露，所有線束、氣管等排布整齊美觀，性能標準符合標準，通用性強、精度高、性能可靠。

3.定位工裝夾具拆裝方便，牢固可靠。

4.保證每天連續工作20小時。

5.機構控制系統、電氣控制系統，動作靈敏，性能穩定，操作簡單、安全，有急停和防誤操作功能。

6.設備參數設定有安全鎖，防止人員隨意修改。

7.裝置名稱，各開關動作標注標識等。

8.《電阻焊設備的額定值與運行條件》 GB/T8366-2008。

9.《電阻焊機的安全要求》 GB/15578-2008。

10.《電阻焊機的控制器通用技術條件》 JB/T10110-2008。

11.《固定式點、凸焊機》 JB/T10101-2000。

12.《電阻焊機變壓器通用技術條件》 JB/T9529-2008。

五、安裝場地及調試購方準備事宜

1.配電盤、電源線。

2.設備連接工作、地線設置工作（水、電、氣到工作站安裝位置），一次電源到達設備安裝現場，電源220V。

3.裝、卸設備所需輔助吊裝設備。

4.施工、調試用工件等需方提供試件進行試焊（具體數量另行商議）。

5.在安裝調試期間，制造方對需方技術人員、操作人員、維修人員進行機器操作、保養、機械電器維修、使用注意事項，安全等方面技術培訓。

6.其它未盡事宜。

六、設備技術協議概況

1.若執行設備技術協議過程中有增減或變更項目,雙方可以在中標價的原則基礎上另行確定。

2.技術協議、有效報價書、購置合同共同組成采購合同文件，合成具有同等法律效力。

3.技術協議不產生任何費用。

七、服務及執行要求

1.技術協議執行：甲、乙雙方嚴格根據技術協議所列技術項目進行設備制造，交付，調試，驗收。中途甲乙雙方如遇技術瓶頸事項，任何一方可向?qū)Ψ教岢黾夹g(shù)協議修訂，以達成共識并執行。

2.技術協議作為設備構成指標，合同執行完畢，技術協議同時執行完畢，作為設備驗收依據，甲乙雙方按技術協議和合同要求共同作為設備驗收標準進行驗收，甲方簽收驗收?qǐng)?bào)告。

八、售后服務

免費維保一年，非人為損壞，免費維修， 對自然災害，操作不當?shù)膿p壞，視情況收費，費用另議。終身維護，設備有故障時，接報修報告后省內48小時內維修員到達現場。
